Delaminazione FRP su muratura (CNR-DT 200)
Foglio di calcolo Microsoft® Excel® per la valutazione della resistenza a delaminazione di rinforzi FRP applicati su muratura secondo le istruzioni del CNR-DT 200 R1/2013.
7€
Puoi acquistare e scaricare questo foglio di calcolo al prezzo di 7€ (IVA esclusa) utilizzando questo link Buy Now .
You can buy and download this worksheet for 7€ (NET price) following this link Buy Now .
Caratteristiche Generali
CNR-DT200-DelaminazioneMuratura è un foglio di calcolo Microsoft® Excel® per la valutazione della resistenza a delaminazione di rinforzi FRP applicati su muratura secondo le istruzioni del CNR-DT 200 R1/2013.
Si devono specificare la resistenza media a compressione del blocco, il fattore di confidenza, la resistenza caratteristica del rinforzo FRP, il modulo di elasticità normale alla direzione della forza, lo spessore di rinforzo equivalente del singolo strato, il numero di strati di rinforzo, la larghezza della striscia di rinforzo, i coefficienti parziali di sicurezza per la muratura, per la delaminazione e per la resistenza per delaminazione su muratura, il fattore di conversione ambientale, la larghezza della zona di diffusione delle tensioni di aderenza, il coefficiente correttivo per tipo di muratura, il valore ultimo dello scorrimento tra FRP e supporto, il coefficiente riduttivo per distanza dei giunti di malta, il coefficiente per calcolo del distacco intermedio e la lunghezza di ancoraggio effettiva.
Il foglio di calcolo esegue i seguenti calcoli:
- Resistenza media a trazione del blocco
- Deformazione caratteristica a rottura per trazione del rinforzo FRP
- Larghezza dell’elemento rinforzato
- Coefficiente correttivo di tipo geometrico
- Energia specifica di frattura
- Lunghezza ottimale di ancoraggio
- Valore di progetto della massima tensione tangenziale di aderenza
- Resistenza di progetto alla delaminazione di estremità
- Deformazione massima del rinforzo per distacco alle estremità
- Resistenza di progetto alla delaminazione intermedia
- Deformazione massima del rinforzo per distacco intermedio
- Resistenza efficace di calcolo per ancoraggio ridotto
- Forza di trazione resistente di progetto per ancoraggio ridotto
- Forza di trazione resistente di progetto per lunghezza di ancoraggio ottimale
- Forza di trazione resistente di progetto per ancoraggio intermedio
Normativa di riferimento
- D.M. 17.01.2018 - Aggiornamento delle Norme tecniche per le costruzioni, Ministero Infrastrutture e Trasporti
- Circ. Min. n.7 del 21.01.2019 - Istruzioni per l’applicazione … , Ministero delle Infrastrutture e Trasporti
- CNR-DT200 R1/2013 - Istruzioni per la Progettazione, …….. mediante l’utilizzo di Compositi Fibrorinforzati, Consiglio Nazionale delle Ricerche
Istruzioni per l'utilizzo
Tutti i fogli di calcolo sono protetti e non modificabili. Si possono inserire i dati solo nelle caselle predisposte (indicate con un colore di sfondo verde ) in modo da evitare modifiche o cancellazioni non volute che potrebbero alterare i risultati. Al momento dell'apertura i fogli di calcolo sono già impostati con alcuni valori di default.
Qualora i valori inseriti non soddisfino i requisiti di sicurezza verranno evidenziati tutti i parametri fuori norma. Viene utilizzato il colore rosso per evidenziare le verifiche non soddisfatte e il colore arancione per le verifiche non soddisfatte ma non vincolanti per la sicurezza.
Tutti i fogli di calcolo sono organizzati in cartelle di lavoro contenenti più fogli. Il primo foglio è sempre una pagina introduttiva con una descrizione sommaria, la legenda dei simboli e la normativa di riferimento.
Il foglio più importante è il secondo che è quello di calcolo effettivo, questo foglio può essere duplicato per permettere raggruppare le verifiche di più elementi strutturali all'interno di una unica cartella di lavoro. Questo foglio è quello che viene caricato automaticamente all'apertura del file Excel®.
Nella cartella di lavoro possono essere presenti anche altri fogli susseguenti a quello di calcolo principale che possono contenere ulteriori passaggi di calcolo o i valori tabulati utilizzati nei calcoli.
Tutti i file Excel® sono progettati per essere stampati in formato A4 per permettere una stampa leggibile e la creazione di PDF correttamente impaginati. Si può stampare ogni singolo foglio o l'intera cartella di lavoro selezionando contemporaneamente tutti i fogli che interessano. In questo modo è possible generare un unico file PDF contenente la legenda, i risultati dei calcoli e le eventuali tabelle da allegare alla Relazione di Calcolo o inserire nel Fascicolo dei Calcoli.
Istruzioni per l'acquisto
Il software può essere acquistato dal nostro rivenditore Fastspring e pagato tramite bonifico bancario, carta di credito o PayPal.
Il foglio di calcolo costa 7€ (IVA esclusa) ed è acquistabile e scaricabile direttamente dal link seguente Buy Now .
Acquisto su FastSpring
Tutti i fogli di calcolo sono acquistabili dal nostro rivenditore Fastspring pagando con Carta di Credito, PayPal o Bonifico Bancario. Per effettuare l'acquisto basta un click sul pulsante Buy Now o una visita online al nostro STORE. Contestualmente al pagamento vengono generati i link per il download e viene inviata una mail all'indirizzo email specificato al momento dell'acquisto con i medesimi link e copia della fattura.
Si raccomanda di specificare la partita iva prima di completare l'acquisto per la corretta fatturazione.
Per tutti i prodotti è disponibile l'opzione di acquisto "Estensione Download per 1 anno" che estende il periodo disponibile per il download da 7 giorni a 12 mesi e che include la possibilità nel corso dei 12 mesi di scaricare la versione aggiornata del prodotto.
Sulla pagina di acquisto è sempre presente un riquadro denominato Codice Coupon in cui inserire gli eventuali codici sconto.
Si possono comprare singoli fogli di calcolo, bundle o abbonamenti.
I Bundle raggruppano più fogli di calcolo e permettono un acquisto a prezzo scontato: Ad esempio Bundle Excel DM2018 contiene tutti i fogli di calcolo specifici per le Norme Tecniche di cui al D.M.17.01.2018 e permette un risparmio 75% rispetto al costo dei singoli fogli.
L'Abbonamento permette di accedere all' Area Download del nostro sito dove sono sempre disponibili tutti i fogli di calcolo prodotti da Studio Technica.
Per istruzioni più dettagliate potete consultare il documento Istruzioni per l'acquisto.

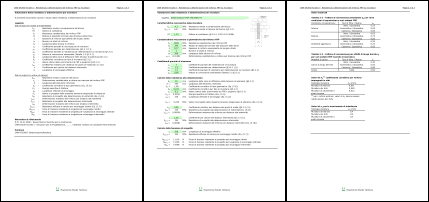

Esempio PDF
