Foglio di calcolo Microsoft® Excel® per la valutazione della pericolosità sismica e delle azioni sismiche di progetto secondo le norme tecniche del D.M. 17.01.2018.

Valutazione della pericolosità sismica
Nuova versione
5€
STA2018-SismaPericolosita

Puoi acquistare e scaricare questo foglio di calcolo al prezzo di 5€ (IVA esclusa) utilizzando questo link Buy Now .

You can buy and download this worksheet for 5€ (NET price) following this link  Buy Now  .

Buy Button

Caratteristiche Generali

STA2018-SismaPericolosità è un foglio di calcolo Microsoft® Excel® per la valutazione della pericolosità sismica e delle azioni sismiche di progetto.

Il foglio di calcolo serve per valutare la pericolosità sismica del sito di costruzione, il periodo del modo di vibrare principale e gli spettri di risposta elastico e di progetto per gli stati limite ultimi di operatività (SLO), di danno (SLD), di salvaguardai della vita (SLV) e di collasso (SLC).

Se il progettista specifica l’accelerazione massima del terreno riferita alla capacità limite della struttura vengono calcolati anche periodi di ritorno e indicatori di rischio.

Si devono specificare la longitudine e la latitudine del sito di costruzione, il tipo di costruzione, la vita nominale, la classe d’uso la categoria di sottosuolo, la categoria topografica del suolo, il coefficiente di amplificazione stratigrafica, il coefficiente del sottosuolo, la tipologia costruttiva della struttura, l’altezza della costruzione dal piano di fondazione, la tipologia di comportamento della struttura, il fattore riduttivo per la regolarità in altezza, il fattore riduttivo per collasso delle pareti, lo smorzamento viscoso, il valore massimo del fattore di struttura, il periodo del modo di vibrare principale e i fattori di comportamento per le analisi lineari.

Insieme al foglio di calcolo principale viene anche fornito un foglio di calcolo valido per le isole.

A partire dalla versione 7 del maggio 2024 le coordinate geografiche del sito possono essere espresse nel sistema geodetico ED50 (preso a riferimento nelle NTC) o nel sistema geodetico WGS84 (le coordinate fornite da Google Maps, Apple Maps e dai sistemi GPS).

Per la trasformazione dal sistema WGS84 al sistema geodetico ED50 (operazione necessaria per la corretta localizzazione dell’intervento sulla mappa sismica italiana) vengono utilizzate le formulazioni di Molodensky “Abridged Molodensky Trasformation Formulae”.

Per il calcolo degli spettri elastico e di progetto si devono specificare i valori del fattore di struttura e dei relativi coefficienti.

Il foglio di calcolo esegue i seguenti calcoli:

  1. Coordinate geografiche nel sistema geodetico ED50
  2. Coefficiente d’uso
  3. Periodo di riferimento per l’azione sismica
  4. Individuazione dei 4 nodi del reticolo di riferimento prossimi alle coordinate geografiche del sito
  5. Calcolo dei parametri sismici nel sito di costruzione per i tempi di ritorno pari a 30, 50, 72, 101, 140, 201, 475, 975 e 2475 anni
  6. Calcolo dei parametri sismici nel sito di costruzione per i tempi di ritorno per gli stati limite SLO, SLD, SLV e SLC
  7. Accelerazione massima del terreno attesa nel sito di costruzione
  8. Accelerazione orizzontale massima al sito
  9. Periodo di ritorno del sisma
  10. Valore massimo del fattore di amplificazione dello spettro in accelerazione orizzontale
  11. Valore di riferimento per il periodo di inzio del tratto a velocità costante
  12. Calcolo dei periodi di ritorno riferiti alla capacità ultima della struttura per i vari stati limite SLO, SLD, SLV e SLC
  13. Periodo di ritorno riferito alla capacità limite della struttura
  14. Calcolo degli indicatori di rischio riferiti alle accelerazioni caratteristiche e ai tempi di ritorno
  15. Indicatore di rischio
  16. Fattore di smorzamento
  17. Limite superiore del fattore di comportamento allo SLV
  18. Probabilità di superamento del periodo di riferimento VR
  19. Coefficiente di amplificazione topografica
  20. Coefficiente di amplificazione del sottosuolo
  21. Calcolo degli spettri di risposta elastico e di progetto per gli stati limite SLO, SLD, SLV e SLC
  22. Fattore di struttura
  23. Periodo di inizio tratto costante dello spettro di risposta
  24. Periodo di fine tratto costante dello spettro di risposta
  25. Periodo di cambio curvatura dello spettro di risposta
  26. Valore massimo dello spettro di risposta elastico
  27. Valore massimo dello spettro di risposta di progetto
  28. Valore dell’accelerazione spettrale elastica per il periodo principale
  29. Valore dell’accelerazione spettrale di progetto per il periodo principale
  30. Forza statica equivalente alla forza di inerzia indotta dall’azione sismica

Normativa di riferimento

  • D.M. 17.01.2018 - Aggiornamento delle Norme tecniche per le costruzioni, Ministero Infrastrutture e Trasporti
  • Circ. Min. n.7 del 21.01.2019 - Istruzioni per l’applicazione … , Ministero delle Infrastrutture e Trasporti
  • D.M. 14.01.2008 - Nuove norme tecniche per le costruzioni, Ministero Infrastrutture e Trasporti

Istruzioni per l'utilizzo

Tutti i fogli di calcolo sono protetti e non modificabili. Si possono inserire i dati solo nelle caselle predisposte (indicate con un colore di sfondo verde                ) in modo da evitare modifiche o cancellazioni non volute che potrebbero alterare i risultati. Al momento dell'apertura i fogli di calcolo sono già impostati con alcuni valori di default.

Qualora i valori inseriti non soddisfino i requisiti di sicurezza verranno evidenziati tutti i parametri fuori norma. Viene utilizzato il colore rosso per evidenziare le verifiche non soddisfatte e il colore arancione per le verifiche non soddisfatte ma non vincolanti per la sicurezza.

Tutti i fogli di calcolo sono organizzati in cartelle di lavoro contenenti più fogli. Il primo foglio è sempre una pagina introduttiva con una descrizione sommaria, la legenda dei simboli e la normativa di riferimento.

Il foglio più importante è il secondo che è quello di calcolo effettivo, questo foglio può essere duplicato per permettere raggruppare le verifiche di più elementi strutturali all'interno di una unica cartella di lavoro. Questo foglio è quello che viene caricato automaticamente all'apertura del file Excel®.

Nella cartella di lavoro possono essere presenti anche altri fogli susseguenti a quello di calcolo principale che possono contenere ulteriori passaggi di calcolo o i valori tabulati utilizzati nei calcoli.

Tutti i file Excel® sono progettati per essere stampati in formato A4 per permettere una stampa leggibile e la creazione di PDF correttamente impaginati. Si può stampare ogni singolo foglio o l'intera cartella di lavoro selezionando contemporaneamente tutti i fogli che interessano. In questo modo è possible generare un unico file PDF contenente la legenda, i risultati dei calcoli e le eventuali tabelle da allegare alla Relazione di Calcolo o inserire nel Fascicolo dei Calcoli.

Istruzioni per l'acquisto

Il software può essere acquistato dal nostro rivenditore Fastspring e pagato tramite bonifico bancario, carta di credito o PayPal.

Il foglio di calcolo costa 5€ (IVA esclusa) ed è acquistabile e scaricabile direttamente dal link seguente Buy Now  .

Buy Button

Acquisto su FastSpring

Tutti i fogli di calcolo sono acquistabili dal nostro rivenditore Fastspring pagando con Carta di Credito, PayPal o Bonifico Bancario. Per effettuare l'acquisto basta un click sul pulsante Buy Now o una visita online al nostro STORE. Contestualmente al pagamento vengono generati i link per il download e viene inviata una mail all'indirizzo email specificato al momento dell'acquisto con i medesimi link e copia della fattura.

Si raccomanda di specificare la partita iva prima di completare l'acquisto per la corretta fatturazione.

Per tutti i prodotti è disponibile l'opzione di acquisto "Estensione Download per 1 anno" che estende il periodo disponibile per il download da 7 giorni a 12 mesi e che include la possibilità nel corso dei 12 mesi di scaricare la versione aggiornata del prodotto.

Sulla pagina di acquisto è sempre presente un riquadro denominato Codice Coupon in cui inserire gli eventuali codici sconto.

Si possono comprare singoli fogli di calcolo, bundle o abbonamenti.

I Bundle raggruppano più fogli di calcolo e permettono un acquisto a prezzo scontato: Ad esempio Bundle Excel DM2018  contiene tutti i fogli di calcolo specifici per le Norme Tecniche di cui al D.M.17.01.2018 e permette un risparmio 75% rispetto al costo dei singoli fogli.

L'Abbonamento permette di accedere all' Area Download   del nostro sito dove sono sempre disponibili tutti i fogli di calcolo prodotti da Studio Technica.

Per istruzioni più dettagliate potete consultare il documento Istruzioni per l'acquisto.

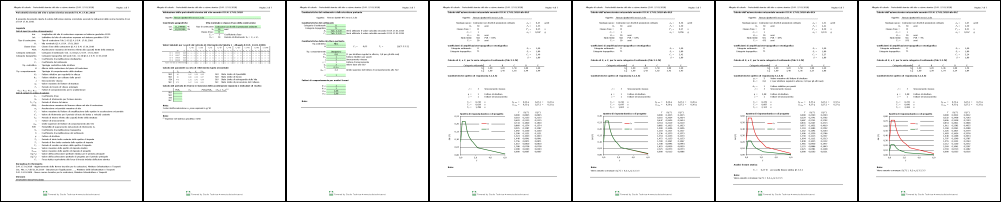

Esempio PDF

Scarica la versione PDF del foglio di calcolo.

Elenco versioni

Versione 7 (maggio 2024) - Aggiunta possibilità di inserimento coordinate con sistema geodetico WGS84

Versione 6 (febbraio 2024) - Correzione per utilizzo su versioni excel non italiane

Versione 5 (giugno 2022) - Aggiunta la funzione per il calcolo della forza statica equivalente e della stima del periodo T1

Versione 4 (agosto 2019) - Aggiornamento di impagnazione e recepimento Circ. Ministeriale  del 21.01.2019

Versione 3 (ottobre 2018) - Aggiunto foglio di calcolo per la caratterizzazine delle isole secondo la Tabella 2 dell'Allegato B del D.M 14.01.2008

Versione 2 (giugno 2018) - Aggiunto il calcolo della Classe di Rischio Sismico

Versione 1 (marzo 2018) - Prima versione aggiornata al D.M.17.01.2018

Requisiti di sistema

  • Excel for Microsoft 365
  • Excel for Microsoft 365 for Mac
  • Excel for the web
