Foglio di calcolo Microsoft® Excel® per il dimensionamento e la verifica di travi in acciaio secondo le norme tecniche del D.M. 17.01.2018.
Puoi acquistare e scaricare questo foglio di calcolo al prezzo di 10€ (IVA esclusa) utilizzando questo link Buy Now .
You can buy and download this worksheet for 10€ (NET price) following this link Buy Now .
Caratteristiche Generali
STS2018-Travi è un foglio di calcolo Microsoft® Excel® per il dimensionamento e la verifica di travi in acciaio secondo le norme tecniche del D.M. 17.01.2018.
Si devono specificare la classe di resistenza dell'acciaio, la luce di calcolo della trave in acciaio, l'interasse delle travi, il numero di profilati, la denominazione del profilo in acciaio, l'angolo di rotazione della sezione trasversale della trave, il valore caratteristico del carico permanente non strutturale, il valore caratteristico del carico variabile, il coefficiente per il calcolo del momento flettente sollecitante, il coefficiente per il calcolo del taglio sollecitante, il coefficiente di combinazione della flessione per taglio e flessione, il coefficiente di combinazione del taglio per taglio e flessione, il coefficiente per il calcolo dello spostamento verticale, il valore limite dello spostamento verticale per sovraccarico, il valore limite dello spostamento verticale massimo, il valore della controfreccia.
Il foglio di calcolo è preimpostato con un menu a tendina da cui poter scegliere i profilati serie IPE (da IPE 80 a IPE 360), serie HEA (da HEA 100 a HEA 260) o serie HEB (da HEB 100 a HEB 240). Il progettista può utilizzare qualsiasi altro profilato selezionando "USR" dal menu a tendina e specificando i valori geometrici nella riga "USR" nel foglio "Profilati".
È possibile effettuare anche verifichi combinate in cui si ha contemporanea presenza di taglio e flessione.
Il foglio di calcolo esegue i seguenti calcoli:
- Tensione caratteristica di snervamento
- Modulo di resistenza rispetto all'asse y
- Momento di inerzia rispetto all'asse y
- Modulo di resistenza rispetto all'asse z
- Momento di inerzia rispetto all'asse z
- Area della sezione
- Area della sezione resistente a taglio
- Carichi uniformemente distribuiti
- Carico uniforme distribuito per la combinazione SLU
- Momento flettente sollecitante di progetto
- Momento flettente resistente rispetto all'asse y
- Momento flettente resistente rispetto all'asse ruotato
- Fattore di sicurezza
- Taglio sollecitante di progetto
- Taglio resistente rispetto all'asse y
- Taglio resistente rispetto all'asse ruotato
- Tensione ideale per contemporanea presenza di M e V
- Spostamento verticale dovuto ai soli carichi permanenti
- Spostamento verticale dovuto al sovraccarico
- Spostamento verticale massimo
Normativa di riferimento
- D.M. 17.01.2018 - Aggiornamento delle Norme tecniche per le costruzioni, Ministero Infrastrutture e Trasporti
- Circ. Min. n.7 del 21.01.2019 - Istruzioni per l'applicazione ... , Ministero delle Infrastrutture e Trasporti
Istruzioni per l'utilizzo
Tutti i fogli di calcolo sono protetti e non modificabili. Si possono inserire i dati solo nelle caselle predisposte (indicate con un colore di sfondo verde ) in modo da evitare modifiche o cancellazioni non volute che potrebbero alterare i risultati. Al momento dell'apertura i fogli di calcolo sono già impostati con alcuni valori di default.
Qualora i valori inseriti non soddisfino i requisiti di sicurezza verranno evidenziati tutti i parametri fuori norma. Viene utilizzato il colore rosso per evidenziare le verifiche non soddisfatte e il colore arancione per le verifiche non soddisfatte ma non vincolanti per la sicurezza.
Tutti i fogli di calcolo sono organizzati in cartelle di lavoro contenenti più fogli. Il primo foglio è sempre una pagina introduttiva con una descrizione sommaria, la legenda dei simboli e la normativa di riferimento.
Il foglio più importante è il secondo che è quello di calcolo effettivo, questo foglio può essere duplicato per permettere raggruppare le verifiche di più elementi strutturali all'interno di una unica cartella di lavoro. Questo foglio è quello che viene caricato automaticamente all'apertura del file Excel®.
Nella cartella di lavoro possono essere presenti anche altri fogli susseguenti a quello di calcolo principale che possono contenere ulteriori passaggi di calcolo o i valori tabulati utilizzati nei calcoli.
Tutti i file Excel® sono progettati per essere stampati in formato A4 per permettere una stampa leggibile e la creazione di PDF correttamente impaginati. Si può stampare ogni singolo foglio o l'intera cartella di lavoro selezionando contemporaneamente tutti i fogli che interessano. In questo modo è possible generare un unico file PDF contenente la legenda, i risultati dei calcoli e le eventuali tabelle da allegare alla Relazione di Calcolo o inserire nel Fascicolo dei Calcoli.
Istruzioni per l'acquisto
Il software può essere acquistato dal nostro rivenditore Fastspring e pagato tramite bonifico bancario, carta di credito o PayPal.
Il foglio di calcolo costa 10€ (IVA esclusa) ed è acquistabile e scaricabile direttamente dal link seguente Buy Now .
Acquisto su FastSpring
Tutti i fogli di calcolo sono acquistabili dal nostro rivenditore Fastspring pagando con Carta di Credito, PayPal o Bonifico Bancario. Per effettuare l'acquisto basta un click sul pulsante Buy Now o una visita online al nostro STORE. Contestualmente al pagamento vengono generati i link per il download e viene inviata una mail all'indirizzo email specificato al momento dell'acquisto con i medesimi link e copia della fattura.
Si raccomanda di specificare la partita iva prima di completare l'acquisto per la corretta fatturazione.
Per tutti i prodotti è disponibile l'opzione di acquisto "Estensione Download per 1 anno" che estende il periodo disponibile per il download da 7 giorni a 12 mesi e che include la possibilità nel corso dei 12 mesi di scaricare la versione aggiornata del prodotto.
Sulla pagina di acquisto è sempre presente un riquadro denominato Codice Coupon in cui inserire gli eventuali codici sconto.
Si possono comprare singoli fogli di calcolo, bundle o abbonamenti.
I Bundle raggruppano più fogli di calcolo e permettono un acquisto a prezzo scontato: Ad esempio Bundle Excel DM2018 contiene tutti i fogli di calcolo specifici per le Norme Tecniche di cui al D.M.17.01.2018 e permette un risparmio 75% rispetto al costo dei singoli fogli.
L'Abbonamento permette di accedere all' Area Download del nostro sito dove sono sempre disponibili tutti i fogli di calcolo prodotti da Studio Technica.
Per istruzioni più dettagliate potete consultare il documento Istruzioni per l'acquisto.

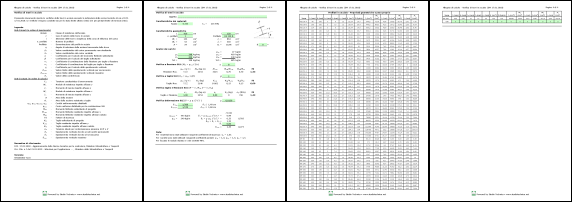

Esempio PDF
Scarica la versione PDF del foglio di calcolo.
Elenco versioni
Versione 4 (maggio 2023) - Correzione per stampa caratteri greci
Versione 3 (agosto 2019) - Recepimento Circ. Ministeriale del 21.01.2019
Versione 2 (maggio 2018) - Correzione di alcuni errori di stampa
Versione 1 (marzo 2018) - Prima versione aggiornata al D.M. 17.01.2018
Requisiti di sistema
- Excel for Microsoft 365
- Excel for Microsoft 365 for Mac
- Excel for the web
- Excel 2019
- Excel 2016
- Excel 2019 for Mac
- Microsoft® Office Excel 2003 o versioni successive
- Microsoft® Excel® 2011 per Mac o versioni successive
Domande e Risposte - FAQ
D: A cosa servono i coefficienti ν1 e ν2?
R: Questi coefficienti servono per effettuare le verifiche di resistenza nelle situazioni in cui si ha contemporanea presenza di flessione e taglio. Ad esempio se in un punto della sezione ho contemporaneamente i massimi valori di flessione e taglio i due coefficienti valgono 1. Se avessi flessione massima ma taglio pari alla metà di quello massimo i due coefficienti varrebbero 1 e 0,5. Come ultimo esempio per una trave su 3 appoggi (con appoggio centrale in mezzeria) e carico uniformemente distribuito sull'appoggio centrale ho momento e taglio massimi.
