Foglio di calcolo Microsoft® Excel® per il dimensionamento e la verifica di aperture realizzate in pareti di muratura portante secondo le norme tecniche del D.M. 17.01.2018.
Puoi acquistare e scaricare questo foglio di calcolo al prezzo di 15€ (IVA esclusa) utilizzando questo link Buy Now .
You can buy and download this worksheet for 15€ (NET price) following this link Buy Now .
Caratteristiche Generali
STM2018-AperturaMuratura è un foglio di calcolo Microsoft® Excel® per il dimensionamento e la verifica di aperture realizzate in pareti di portanti secondo le norme tecniche del D.M. 17.01.2018.
Si devono specificare il tipo della muratura, la qualità della malta, i coefficienti correttivi per lo stato di fatto, i coefficienti correttivi per interventi di consolidamento, il metodo di calcolo delle altezze, l'altezza di interpiano, la variazione di rigidezza ammissibile, la resistenza media a taglio della muratura, la resistenza media a compressione della muratura, il valore medio del modulo di elasticità normale, il valore medio del modulo di elasticità tangenziale, il peso specifico medio della muratura, la lunghezza in pianta del setto o maschio murario, lo spessore del setto o maschio murario, l'altezza del setto o maschio murario, il coefficiente di sicurezza della muratura, i carichi distribuiti agenti sugli impalcati che gravano sulla parete, il numero di piani, il coefficiente di combinazioni per i carichi variabili, la larghezza libera del telaio, l'altezza libera del telaio, il tipo di acciaio, il numero di montanti costituenti il telaio, il numero di profilati del telaio, il tipo di profilati degli elementi del telaio e il limite di deformabilità del traverso superiore.
Il foglio di calcolo è composto da 3 pagine di calcolo.
La prima pagina riguarda la geometria e il calcolo delle rigidezza vengono calcolate le rigidezze di ogni singolo setto e dell'intera parete, nello stato di fatto e in quello di progetto. Se la variazione di rigidezza è superiore a quella limite definita dal progettista la parete necessita dell'inserimento di almeno unn telaio metallico.
La seconda pagina riguarda il calcolo della resistenza della parete e non è necessaria qualora il calcolo della prima pagina non richieda ulteriori interventi. Vengono calcolate le forze resistenti dei singoli setti e dell'intera parete, nello stato di fatto e nello stato di progetto e confrontati i valori. Se la forza resistente totale di progetto è inferiore a quella dello stato di fatto si deve intervenire con l'inserimento di almeno un telaio metallico.
La terza pagina riguarda il dimensionamento e la verifica del telaio in acciaio. Viene calcolata la rigidezza del telaio da sommare alla rigidezza di progetto della parete calcolata nei passaggi precedenti se la variazione di rigidezza finale rientra nei limiti progettuali le verifiche sono soddisfatte.
Qualora la parete nella situazione di progetto (post-intervento) non rispetti i limiti definiti dall'utente si può intervenire rinforzando le porzioni di muratura rimanenti modificandone i valori caratteristici e/o aumentandone lo spessore (es. betoncino armato) o inserendo un telaio in acciaio.
Nel caso che venga utilizzato un telaio una volta specificate le dimensioni dell'apertura il software calcola le dimensioni dello scasso necessarie per l'alloggiamento del telaio ed effettua la verifica di sicurezza del telaio stesso.
Il foglio di calcolo esegue i seguenti calcoli:
- Rigidezza totale della parete allo stato attuale (stato preesistente)
- Rigidezza totale della parete allo stato di progetto
- Variazione della rigidezza conseguente alle modifiche di progetto
- Carico verticale totale sulla parete
- Valore minimo dello spostamento del setto o maschio murario al limite ultimo
- Forza resistente totale della parete allo stato attuale (stato preesistente)
- Forza resistente totale della parete allo stato di progetto
- Variazione della resistenza conseguente alle modifiche di progetto
- Interasse tra i montanti del telaio
- Dimensioni dello scasso necessario per accogliere il telaio in acciaio
- Altezza del triagolo equilatero di carico sul telaio
- Carico uniformemente distribuito sul traverso superiore allo stato limite ultimo
- Carico uniformemente distribuito sul traverso superiore allo stato limite di esercizio
- Peso totale del telaio
- Rigidezza del telaio in acciaio
- Forza resistente del telaio in acciaio
- Rigidezza totale nello stato di progetto con il telaio in acciaio
- Forza resistente totale nello stato di progetto con il telaio in acciaio
- Freccia del traverso superiore
Normativa di riferimento
- D.M. 17.01.2018 - Aggiornamento delle Norme tecniche per le costruzioni, Ministero Infrastrutture e Trasporti
- Circ. Min. n.7 del 21.01.2019 - Istruzioni per l'applicazione ... , Ministero delle Infrastrutture e Trasporti
Istruzioni per l'utilizzo
Tutti i fogli di calcolo sono protetti e non modificabili. Si possono inserire i dati solo nelle caselle predisposte (indicate con un colore di sfondo verde ) in modo da evitare modifiche o cancellazioni non volute che potrebbero alterare i risultati. Al momento dell'apertura i fogli di calcolo sono già impostati con alcuni valori di default.
Qualora i valori inseriti non soddisfino i requisiti di sicurezza verranno evidenziati tutti i parametri fuori norma. Viene utilizzato il colore rosso per evidenziare le verifiche non soddisfatte e il colore arancione per le verifiche non soddisfatte ma non vincolanti per la sicurezza.
Tutti i fogli di calcolo sono organizzati in cartelle di lavoro contenenti più fogli. Il primo foglio è sempre una pagina introduttiva con una descrizione sommaria, la legenda dei simboli e la normativa di riferimento.
Il foglio più importante è il secondo che è quello di calcolo effettivo, questo foglio può essere duplicato per permettere raggruppare le verifiche di più elementi strutturali all'interno di una unica cartella di lavoro. Questo foglio è quello che viene caricato automaticamente all'apertura del file Excel®.
Nella cartella di lavoro possono essere presenti anche altri fogli susseguenti a quello di calcolo principale che possono contenere ulteriori passaggi di calcolo o i valori tabulati utilizzati nei calcoli.
Tutti i file Excel® sono progettati per essere stampati in formato A4 per permettere una stampa leggibile e la creazione di PDF correttamente impaginati. Si può stampare ogni singolo foglio o l'intera cartella di lavoro selezionando contemporaneamente tutti i fogli che interessano. In questo modo è possible generare un unico file PDF contenente la legenda, i risultati dei calcoli e le eventuali tabelle da allegare alla Relazione di Calcolo o inserire nel Fascicolo dei Calcoli.
Istruzioni per l'acquisto
Il software può essere acquistato dal nostro rivenditore Fastspring e pagato tramite bonifico bancario, carta di credito o PayPal.
Il foglio di calcolo costa 15€ (IVA esclusa) ed è acquistabile e scaricabile direttamente dal link seguente Buy Now .
Acquisto su FastSpring
Tutti i fogli di calcolo sono acquistabili dal nostro rivenditore Fastspring pagando con Carta di Credito, PayPal o Bonifico Bancario. Per effettuare l'acquisto basta un click sul pulsante Buy Now o una visita online al nostro STORE. Contestualmente al pagamento vengono generati i link per il download e viene inviata una mail all'indirizzo email specificato al momento dell'acquisto con i medesimi link e copia della fattura.
Si raccomanda di specificare la partita iva prima di completare l'acquisto per la corretta fatturazione.
Per tutti i prodotti è disponibile l'opzione di acquisto "Estensione Download per 1 anno" che estende il periodo disponibile per il download da 7 giorni a 12 mesi e che include la possibilità nel corso dei 12 mesi di scaricare la versione aggiornata del prodotto.
Sulla pagina di acquisto è sempre presente un riquadro denominato Codice Coupon in cui inserire gli eventuali codici sconto.
Si possono comprare singoli fogli di calcolo, bundle o abbonamenti.
I Bundle raggruppano più fogli di calcolo e permettono un acquisto a prezzo scontato: Ad esempio Bundle Excel DM2018 contiene tutti i fogli di calcolo specifici per le Norme Tecniche di cui al D.M.17.01.2018 e permette un risparmio 75% rispetto al costo dei singoli fogli.
L'Abbonamento permette di accedere all' Area Download del nostro sito dove sono sempre disponibili tutti i fogli di calcolo prodotti da Studio Technica.
Per istruzioni più dettagliate potete consultare il documento Istruzioni per l'acquisto.

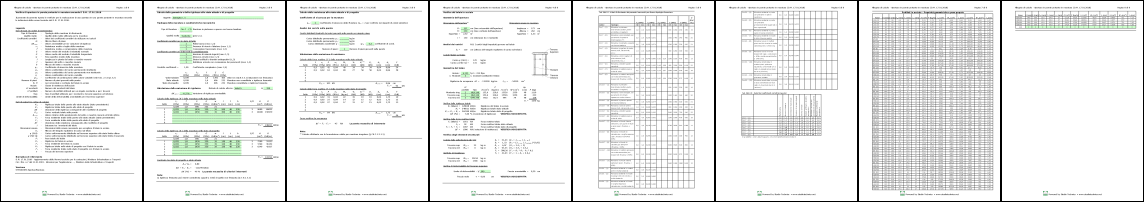

Esempio PDF
Scarica la versione PDF del foglio di calcolo.
Elenco versioni
Versione 10 (agosto 2024) - Modifiche al calcolo di heff e correzione valori tabulati per muratura in blocchi lapidei squadrati
Versione 09 (settembre 2023) - Correzioni grafiche e ortografiche
Versione 08 (luglio 2023) - Correzione per calcolo della rigidezza con altezza efficace
Versione 07 (aprile 2022) - Aggiornamento con possiiblità di utilizzare l'altezza efficace
Versione 06 (febbraio 2021) - Aggiornamento della gestione dei coefficienti correttivi
Versione 05 (novembre 2020) - Correzioni nella gestione dei coefficienti correttivi
Versione 04 (ottobre 2020) - Miglioramento della gestione dei coefficienti correttivi
Versione 03 (aprile 2020) - Correzione errore di impaginazione
Versione 02 (gennaio 2020) - Correzione formule e aggiornamento valori di default
Versione 01 (aprile 2019) - Prima versione
Requisiti di sistema
- Excel for Microsoft 365
- Excel for Microsoft 365 for Mac
- Excel for the web
- Excel 2019
- Excel 2016
- Excel 2019 for Mac
FAQ:
D: Quale è la differenza nel metodo di calcolo delle altezze tra "Valori h" e "Utilizzo valori efficaci"?
R: Quando, come metodo di calcolo altezze, si seleziona”Valori h” le rigidezze vengono calcolate utilizzando il valore h inserito per ogni singolo setto. Quando si seleziona “Utilizzo valori efficaci” le rigidezze vengono calcolate utilizzando valori efficaci che tengono conto dell’altezza h del singolo setto e dell’altezza libera di piano Hi.
Validazione del foglio di calcolo STM2018-AperturaMuratura
Per la verifica dei risultati numerici forniti dal foglio di calcolo sono stati utilizzati esempi reperiti in letteratura tra cui l’allegato alla Circolare 30 luglio 1981 n. 21745.
Circolare 30 luglio 1981 n. 21745 Appendice - Esempio 1.1
I valori di progetto sono:
h = 250 cm
b = 130 cm
t = 50 cm
τk = 11 t/mq ≈ 0,11 MPa
G = 11 τk = 12100 t/mq ≈ 121 MPa
E = 6 G = 72600 t/mq ≈ 726 MPa
Le formule utilizzate nel foglio di calcolo sono quelle del D.M. 17.01.2018, ma per quanto riguarda il calcolo della rigidezza e del taglio resistente le formule sono identiche a quelle utilizzate nel 1981. Si può quindi effettuare un confronto numerico sia per il calcolo della rigidezza che per il calcolo del taglio resistente.
Il valore numerico della rigidezza K0 è identico.
- K0 = 1732 t/m per l’esempio della circolare
- K0 = 17320 kN/m per il foglio di calcolo.
Il valore di Tu deve essere confrontato con il valore Vt del foglio di calcolo ed anche in questo caso i valori coincidono.
- Tu = 8,16 t per l’esempio della circolare
- Vt = 82 kN per il foglio di calcolo.
