Foglio di calcolo Microsoft® Excel® per il dimensionamento e la verifica di travi in calcestruzzo armato secondo le norme tecniche del D.M. 17.01.2018.
Puoi acquistare e scaricare questo foglio di calcolo al prezzo di 10€ (IVA esclusa) utilizzando questo link Buy Now .
You can buy and download this worksheet for 10€ (NET price) following this link Buy Now .
Caratteristiche Generali
STC2018-Travi è un foglio di calcolo Microsoft® Excel® per il dimensionamento e la verifica di travi in calcestruzzo armato secondo le norme tecniche del D.M. 17.01.2018.
Si devono specificare la classe di resistenza del calcestruzzo o il valore caratteristico per rottura a compressione cilindrica, il tipo di acciaio o il valore caratteristico della resistenza a snervamento, il modulo elastico dell’acciaio, il coefficiente di omogenizzazione, la larghezza della sezione rettangolare, l’altezza della sezione rettangolare, il numero, il diametro e la posizione delle barre di armatura longitudinale, il diametro, il passo dell’armatura trasversale.
Il foglio di calcolo esegue i seguenti calcoli:
- Valore caratteristico della resistenza a compressione cilindrica del calcestruzzo
- Valore della resistenza di progetto a compressione del calcestruzzo
- Valore della resistenza media a compressione cilindrica del calcestruzzo
- Valore della resistenza media a trazione semplice del calcestruzzo
- Modulo elastico del calcestruzzo
- Deformazione ultima di progetto del calcestruzzo
- Deformazione ultima di progetto del calcestruzzo per compressione centrata
- Valore caratteristico della tensione di snervamento dell’armatura
- Valore della resistenza di progetto dell’acciaio
- Deformazione al limite elastico dell’acciaio
- Deformazione ultima di progetto dell’acciaio
- Coefficiente di omogeneizzazione per carichi di breve durata
- Area dell’armatura longitudinale mimima in zona tesa
- Area dell’armatura longitudinale massima in zona tesa o compressa
- Area della sezione trasversale di calcestruzzo
- Posizione dell’asse neutro per situazioni non fessurata, fessurata istantanea e fessurata
- Momento flettente di prima fessurazione
- Momento di inerzia per situazioni fessurata istantanea e fessurata
- Area della sezione resistente in acciaio di progetto
- Rapporto geometrico d’armatura
- Copriferro dell’armatura (longitudinale o trasversale)
- Sezione complessiva mimima delle staffe
- Passo massimo delle staffe
- Rapporto meccanico di armatura
- Rapporto tra la resistenza modello del calcestruzzo e la resistenza ultima
- Rapporto tra le posizioni di risultante di compressione del calcestruzzo e asse neutro
- Distanza dell’asse neutro dal bordo superiore della trave
- Rapporto adimensionalizzato tra x e d
- Deformazione allo stato limite ultimo del calcestruzzo
- Deformazione allo stato limite ultimo dell’armatura superiore
- Deformazione allo stato limite ultimo dell’armatura inferiore
- Risultante delle forze agenti sulla porzione compressa del calcestruzzo
- Risultante delle forze agenti sull’armatura superiore
- Risultante delle forze agenti sull’armatura inferiore
- Braccio risultante tra l’armatura inferiore e il punto di applicazione della risultante R
- Rapporto adimensionalizzato tra z e d
- Momento flettente resistente ultimo di progetto
- Coefficiente per il calcolo della resistenza a taglio di travi non armate a taglio 1.
- Resistenza tangenziale minima del calcestruzzo
- Cotangente dell’angolo di inclinazione delle bielle compresse
- Taglio resistente di progetto
- Taglio resistente di progetto lato armatura
- Taglio resistente di progetto lato calcestruzzo
Il foglio di calcolo esegue il calcolo del momento resistente di progetto e del taglio resistente di progetto con o senza armatura a taglio.
Normativa di riferimento
- D.M. 17.01.2018 - Aggiornamento delle Norme tecniche per le costruzioni, Ministero Infrastrutture e Trasporti
- Circ. Min. n.7 del 21.01.2019 - Istruzioni per l’applicazione … , Ministero delle Infrastrutture e Trasporti
Istruzioni per l'utilizzo
Tutti i fogli di calcolo sono protetti e non modificabili. Si possono inserire i dati solo nelle caselle predisposte (indicate con un colore di sfondo verde ) in modo da evitare modifiche o cancellazioni non volute che potrebbero alterare i risultati. Al momento dell'apertura i fogli di calcolo sono già impostati con alcuni valori di default.
Qualora i valori inseriti non soddisfino i requisiti di sicurezza verranno evidenziati tutti i parametri fuori norma. Viene utilizzato il colore rosso per evidenziare le verifiche non soddisfatte e il colore arancione per le verifiche non soddisfatte ma non vincolanti per la sicurezza.
Tutti i fogli di calcolo sono organizzati in cartelle di lavoro contenenti più fogli. Il primo foglio è sempre una pagina introduttiva con una descrizione sommaria, la legenda dei simboli e la normativa di riferimento.
Il foglio più importante è il secondo che è quello di calcolo effettivo, questo foglio può essere duplicato per permettere raggruppare le verifiche di più elementi strutturali all'interno di una unica cartella di lavoro. Questo foglio è quello che viene caricato automaticamente all'apertura del file Excel®.
Nella cartella di lavoro possono essere presenti anche altri fogli susseguenti a quello di calcolo principale che possono contenere ulteriori passaggi di calcolo o i valori tabulati utilizzati nei calcoli.
Tutti i file Excel® sono progettati per essere stampati in formato A4 per permettere una stampa leggibile e la creazione di PDF correttamente impaginati. Si può stampare ogni singolo foglio o l'intera cartella di lavoro selezionando contemporaneamente tutti i fogli che interessano. In questo modo è possible generare un unico file PDF contenente la legenda, i risultati dei calcoli e le eventuali tabelle da allegare alla Relazione di Calcolo o inserire nel Fascicolo dei Calcoli.
Istruzioni per l'acquisto
Il software può essere acquistato dal nostro rivenditore Fastspring e pagato tramite bonifico bancario, carta di credito o PayPal.
Il foglio di calcolo costa 10€ (IVA esclusa) ed è acquistabile e scaricabile direttamente dal link seguente Buy Now .
Acquisto su FastSpring
Tutti i fogli di calcolo sono acquistabili dal nostro rivenditore Fastspring pagando con Carta di Credito, PayPal o Bonifico Bancario. Per effettuare l'acquisto basta un click sul pulsante Buy Now o una visita online al nostro STORE. Contestualmente al pagamento vengono generati i link per il download e viene inviata una mail all'indirizzo email specificato al momento dell'acquisto con i medesimi link e copia della fattura.
Si raccomanda di specificare la partita iva prima di completare l'acquisto per la corretta fatturazione.
Per tutti i prodotti è disponibile l'opzione di acquisto "Estensione Download per 1 anno" che estende il periodo disponibile per il download da 7 giorni a 12 mesi e che include la possibilità nel corso dei 12 mesi di scaricare la versione aggiornata del prodotto.
Sulla pagina di acquisto è sempre presente un riquadro denominato Codice Coupon in cui inserire gli eventuali codici sconto.
Si possono comprare singoli fogli di calcolo, bundle o abbonamenti.
I Bundle raggruppano più fogli di calcolo e permettono un acquisto a prezzo scontato: Ad esempio Bundle Excel DM2018 contiene tutti i fogli di calcolo specifici per le Norme Tecniche di cui al D.M.17.01.2018 e permette un risparmio 75% rispetto al costo dei singoli fogli.
L'Abbonamento permette di accedere all' Area Download del nostro sito dove sono sempre disponibili tutti i fogli di calcolo prodotti da Studio Technica.
Per istruzioni più dettagliate potete consultare il documento Istruzioni per l'acquisto.

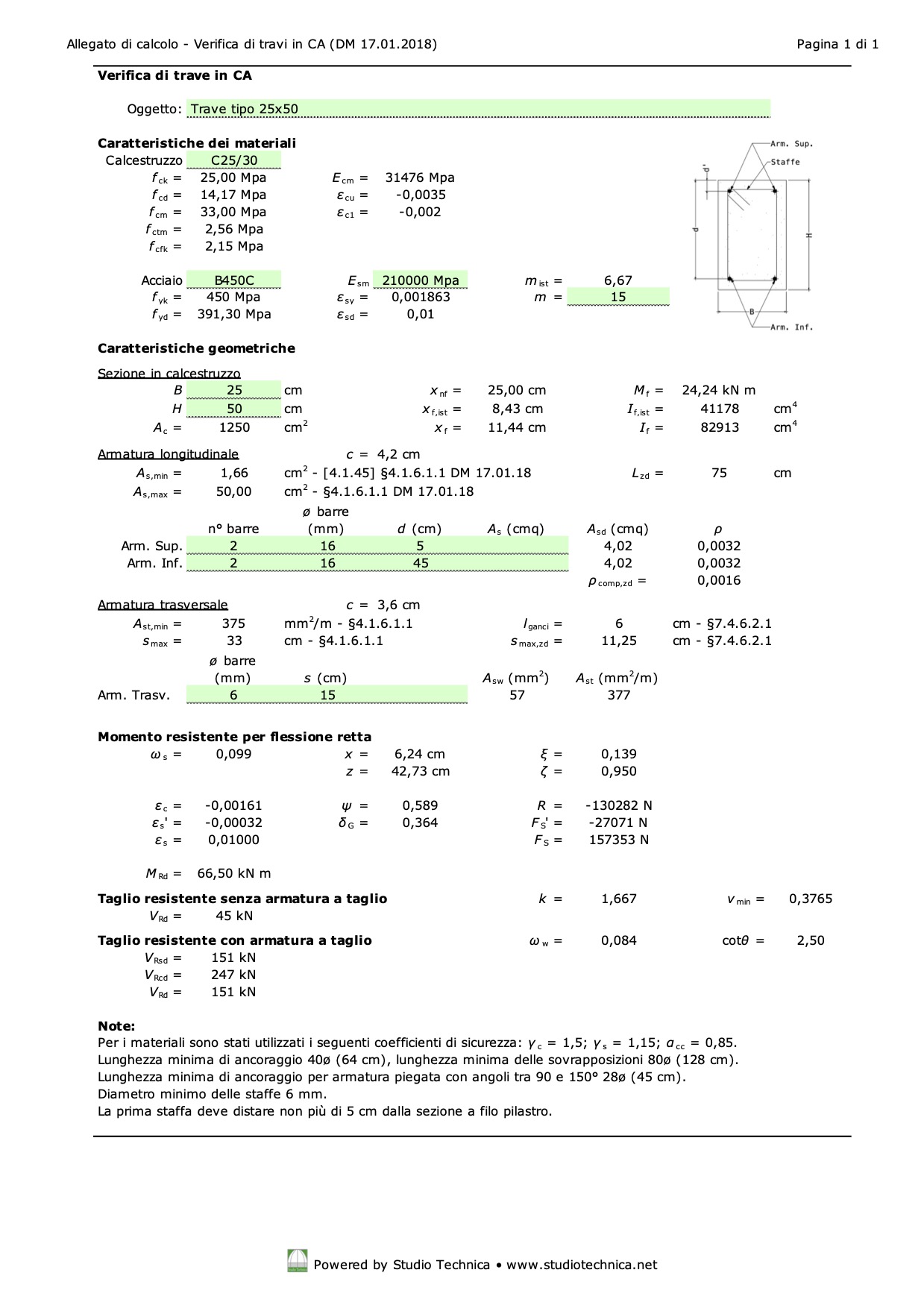

Esempio PDF
Scarica la versione PDF del foglio di calcolo.
Elenco versioni
Versione 3 (giugno 2024) - Calcolo della cotangente dell'angolo di inclinazione delle bielle compresse
Versione 2 (maggio 2024) - Revisione e allineamento delle versioni precedenti
Versione 1 (marzo 2024) - Prima versione
Requisiti di sistema
- Excel for Microsoft 365
- Excel for Microsoft 365 for Mac
- Excel for the web
