Foglio di calcolo Microsoft® Excel® per il dimensionamento e la verifica di muri di sostegno in calcestruzzo armato secondo le norme tecniche del D.M. 17.01.2018.
Puoi acquistare e scaricare questo foglio di calcolo al prezzo di 15€ (IVA esclusa) utilizzando questo link Buy Now .
You can buy and download this worksheet for 15€ (NET price) following this link Buy Now .
Caratteristiche Generali
STB2018-MuroSostegno è un foglio di calcolo Microsoft® Excel® per il dimensionamento e la verifica dei muri di sostegno.
Si devono specificare il peso specifico del terreno, l’angolo di attrito interno del terreno a monte, l’angolo di attrito terreno-paramento, l’inclinazione del terreno a monte, l’inclinazione della parete rispetto all’orizzontale, il sovraccarico sul terreno a monte, la geometria del muro, l’accelerazione orizzontale massima attesa, il coefficiente di amplificazione stratigrafica, il coefficiente di riduzione dell’accelerazione e l’armatura resistente a flessione.
Il foglio di calcolo esegue i seguenti calcoli:
- Inclinazione del piano di rottura per spinta attiva
- Altezza totale di progetto
- Larghezza totale del piede di fondazione
- Larghezza della sommità del paramento murario
- Peso proprio del paramento, del piede di fondazione e del terreno sul piede della 1. fondazione
- Posizione proiezioni in pianta dei baricentri di paramento, fondazione, terreno e risultante
- Coefficiente di spinta attiva (Teoria di Coulomb)
- Coefficiente di spinta attiva (Teoria di Rankine)
- Altezza equivalente dovuta al sovraccarico a monte
- Spinta attiva del terreno, componente orizzontale (Teoria di Coulomb)
- Spinta attiva del terreno, componente orizzontale (Teoria di Rankine)
- Altezza di applicazione della spinta attiva
- Accelerazione orizzontale massima attesa al sito (specifica dello stato limite considerato)
- Coefficiente di spinta sismica orizzontale
- Coefficiente di spinta sismica verticale
- Peso del cuneo di spinta
- Spinta dovuta all’azione sismica
- Altezza di applicazione della spinta sismica
- Area della sezione di armatura per metro lineare
- Parametri per il calcolo del moemento resistente della sezione in CA
- Sollecitazioni di progetto
- Caratteristiche di sollecitazione resistenti
- Fattore di sicurezza
- Coefficiente di riduzione dell’accelerazione massima attesa al sito per verifica di ribaltamento
- Peso totale del sovraccarico sul terreno a monte
- Distanza dall’estremità a valle del baricentro della risultante dei sovraccarichi
- Parametri per il calcolo della tensione sul terreno
- Valore della tensione sul terreno
Vengono effettuate le verifiche di tipo GEO e di tipo STR: verifica della capacità portante del terreno, verifica a scorrimento, verifica a ribaltamento e verifica di resistenza della parete in CA. Nei calcoli di verifica viene utilizzato il valore della spinta attiva più gravoso tra quelli calcolati con i metodi di Coulomb e di Rankine. Tutte le verifiche vengono effettuate con il metodo pseudo-statico e vengono effettuate per gli SLU statici e sismici.
Normativa di riferimento
- D.M. 17.01.2018 - Aggiornamento delle Norme tecniche per le costruzioni, Ministero Infrastrutture e Trasporti
- Circ. Min. n.7 del 21.01.2019 - Istruzioni per l’applicazione … , Ministero delle Infrastrutture e Trasporti
Istruzioni per l'utilizzo
Tutti i fogli di calcolo sono protetti e non modificabili. Si possono inserire i dati solo nelle caselle predisposte (indicate con un colore di sfondo verde ) in modo da evitare modifiche o cancellazioni non volute che potrebbero alterare i risultati. Al momento dell'apertura i fogli di calcolo sono già impostati con alcuni valori di default.
Qualora i valori inseriti non soddisfino i requisiti di sicurezza verranno evidenziati tutti i parametri fuori norma. Viene utilizzato il colore rosso per evidenziare le verifiche non soddisfatte e il colore arancione per le verifiche non soddisfatte ma non vincolanti per la sicurezza.
Tutti i fogli di calcolo sono organizzati in cartelle di lavoro contenenti più fogli. Il primo foglio è sempre una pagina introduttiva con una descrizione sommaria, la legenda dei simboli e la normativa di riferimento.
Il foglio più importante è il secondo che è quello di calcolo effettivo, questo foglio può essere duplicato per permettere raggruppare le verifiche di più elementi strutturali all'interno di una unica cartella di lavoro. Questo foglio è quello che viene caricato automaticamente all'apertura del file Excel®.
Nella cartella di lavoro possono essere presenti anche altri fogli susseguenti a quello di calcolo principale che possono contenere ulteriori passaggi di calcolo o i valori tabulati utilizzati nei calcoli.
Tutti i file Excel® sono progettati per essere stampati in formato A4 per permettere una stampa leggibile e la creazione di PDF correttamente impaginati. Si può stampare ogni singolo foglio o l'intera cartella di lavoro selezionando contemporaneamente tutti i fogli che interessano. In questo modo è possible generare un unico file PDF contenente la legenda, i risultati dei calcoli e le eventuali tabelle da allegare alla Relazione di Calcolo o inserire nel Fascicolo dei Calcoli.
Istruzioni per l'acquisto
Il software può essere acquistato dal nostro rivenditore Fastspring e pagato tramite bonifico bancario, carta di credito o PayPal.
Il foglio di calcolo costa 15€ (IVA esclusa) ed è acquistabile e scaricabile direttamente dal link seguente Buy Now .
Acquisto su FastSpring
Tutti i fogli di calcolo sono acquistabili dal nostro rivenditore Fastspring pagando con Carta di Credito, PayPal o Bonifico Bancario. Per effettuare l'acquisto basta un click sul pulsante Buy Now o una visita online al nostro STORE. Contestualmente al pagamento vengono generati i link per il download e viene inviata una mail all'indirizzo email specificato al momento dell'acquisto con i medesimi link e copia della fattura.
Si raccomanda di specificare la partita iva prima di completare l'acquisto per la corretta fatturazione.
Per tutti i prodotti è disponibile l'opzione di acquisto "Estensione Download per 1 anno" che estende il periodo disponibile per il download da 7 giorni a 12 mesi e che include la possibilità nel corso dei 12 mesi di scaricare la versione aggiornata del prodotto.
Sulla pagina di acquisto è sempre presente un riquadro denominato Codice Coupon in cui inserire gli eventuali codici sconto.
Si possono comprare singoli fogli di calcolo, bundle o abbonamenti.
I Bundle raggruppano più fogli di calcolo e permettono un acquisto a prezzo scontato: Ad esempio Bundle Excel DM2018 contiene tutti i fogli di calcolo specifici per le Norme Tecniche di cui al D.M.17.01.2018 e permette un risparmio 75% rispetto al costo dei singoli fogli.
L'Abbonamento permette di accedere all' Area Download del nostro sito dove sono sempre disponibili tutti i fogli di calcolo prodotti da Studio Technica.
Per istruzioni più dettagliate potete consultare il documento Istruzioni per l'acquisto.

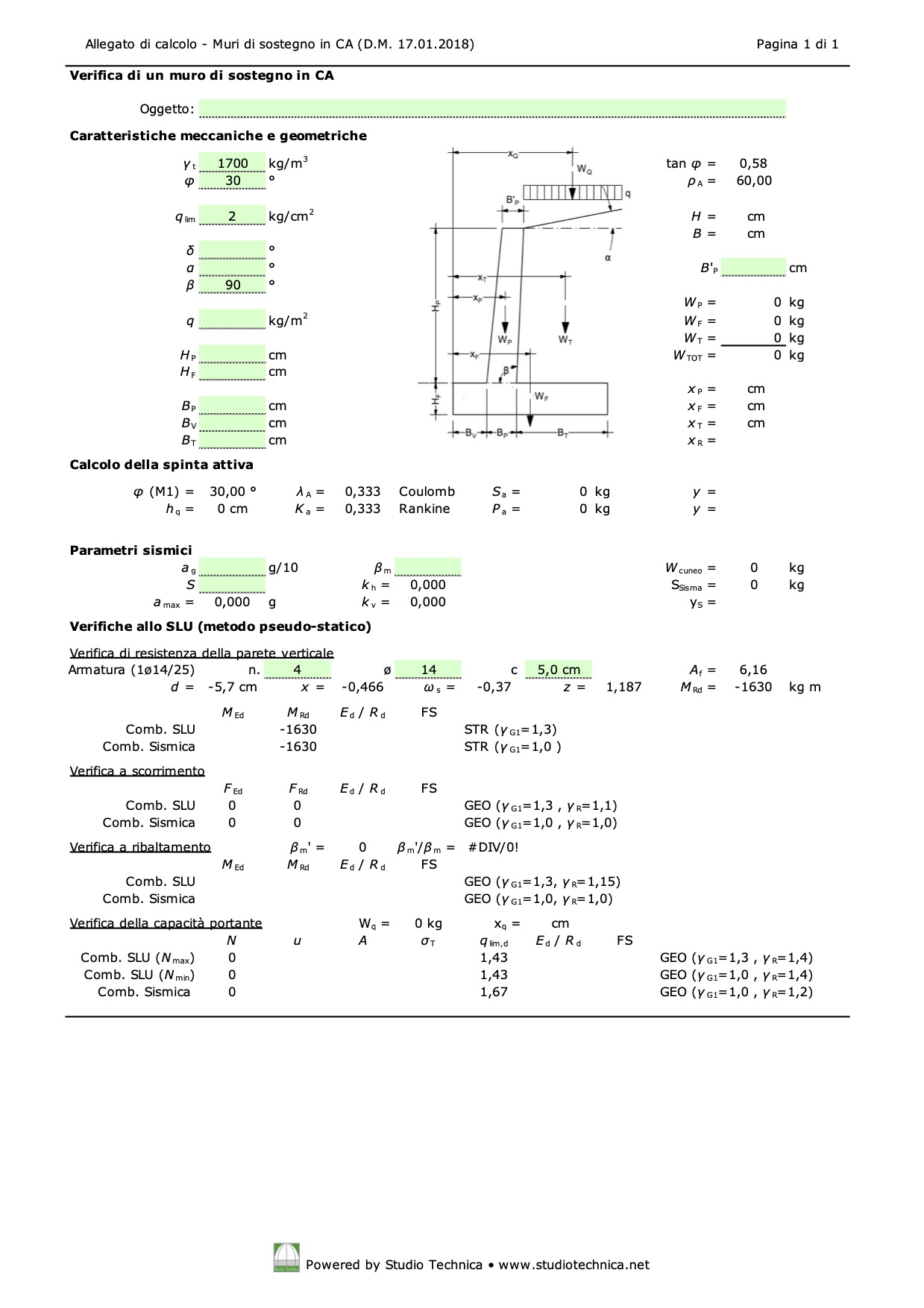

Esempio PDF
