Foglio di calcolo Microsoft® Excel® per la verifica di bulloni in acciaio secondo le norme tecniche del D.M. 17.01.2018.
Puoi acquistare e scaricare questo foglio di calcolo al prezzo di 8€ (IVA esclusa) utilizzando questo link Buy Now .
You can buy and download this worksheet for 8€ (NET price) following this link Buy Now .
Caratteristiche Generali
STS2018-Bulloni è un foglio di calcolo Microsoft® Excel® per la verifica di bulloni in acciaio secondo le norme tecniche del D.M. 17.01.2018.
Si devono specificare la tipologia di bullone, la classe di resistenza del bullone, la classe di resistenza della piastra di acciaio, lo spessore minimo delle piastre in acciaio collegate dalla bullonatura, la distanza del foro dal bordo libero della piastra in direzione del carico, la distanza del foro dal bordo libero della piastra in direzione ortogonale a quella del carico, l'interasse tra fori consecutivi in direzione del carico, l'interasse tra fori consecutivi in direzione ortogoanle a quella del carico, la tipologia del foro (normale, maggiorato, asolato), la forza di taglio sollecitante di progetto, la forza di trazione sollecitante di progetto.
Nei calcoli si tiene conto dell'area resistente del bullone e della dimensione media del dado e della testa del bullone, entrambi i parametri sono modificabili dall'utente. Il software calcola i valori limite delle distanze dai bordi liberi e dai bulloni adiacenti e una volta inseriti i dati di progetto calcola i necessari coefficienti per la valutazione della resistenza a rifollamento.
Il software tiene conto anche di alcune indicazioni dell'Eurocodice 3 (EN 1993-1-8:2005) e del D.M. 17.01.2018 per quanto riguarda l'instabilità delle piastre di collegamento e la tipologia del foro (normale, maggiorato o asolato).
L'area della sezione resistente del bullone è quella dedotta dal documento CNR-UNI 10011 i valori medi del diametro della testa del bullone e del dado sono quelli della norma UNI 5587, ma tutti i valori possono essere modificati dall'utente.
Il foglio di calcolo esegue i seguenti calcoli:
- Resistenza caratteristica a rottura del bullone
- Resistenza caratteristica a snervamento del bullone
- Area della sezione resistente del bullone
- Diametro medio del dado e della testa del bullone
- Diametro del foro
- Coefficiente di sicurezza per la verifica delle unioni
- Resistenza ultima a taglio del bullone
- Resistenza ultima a trazione del bullone
- Resistenza caratteristica a snervamento della piastra in acciaio
- Resistenza caratteristica a rottura della piastra in acciaio
- Valori limite minimi e massimi per la distanza dai bordi
- Valori limite minimi e massimi per la distanza tra bulloni
- Coefficiente per rifollamento in direzione di applicazione della forza
- Coefficiente per rifollamento in direzione ortogonale a quella di applicazione della forza
- Resistenza a taglio per rifollamento
- Resistenza a trazione per punzonamento
- Resistenza a taglio totale del bullone
- Resistenza a trazione totale del bullone
- Fattore di sicurezza
Normativa di riferimento
- D.M. 17.01.2018 - Aggiornamento delle Norme tecniche per le costruzioni, Ministero Infrastrutture e Trasporti
- Circ. Min. n.7 del 21.01.2019 - Istruzioni per l'applicazione ... , Ministero delle Infrastrutture e Trasporti
- CNR-UNI 10011:1988 - Costruzioni di acciaio. Istruzioni per il calcolo, l' esecuzione, il collaudo e la manutenzione
- UNI EN 1993-1-8 - Eurocodice 3 - Progettazione delle strutture di acciaio - Parte 1-8: Progettazione dei collegamenti
Istruzioni per l'utilizzo
Tutti i fogli di calcolo sono protetti e non modificabili. Si possono inserire i dati solo nelle caselle predisposte (indicate con un colore di sfondo verde ) in modo da evitare modifiche o cancellazioni non volute che potrebbero alterare i risultati. Al momento dell'apertura i fogli di calcolo sono già impostati con alcuni valori di default.
Qualora i valori inseriti non soddisfino i requisiti di sicurezza verranno evidenziati tutti i parametri fuori norma. Viene utilizzato il colore rosso per evidenziare le verifiche non soddisfatte e il colore arancione per le verifiche non soddisfatte ma non vincolanti per la sicurezza.
Tutti i fogli di calcolo sono organizzati in cartelle di lavoro contenenti più fogli. Il primo foglio è sempre una pagina introduttiva con una descrizione sommaria, la legenda dei simboli e la normativa di riferimento.
Il foglio più importante è il secondo che è quello di calcolo effettivo, questo foglio può essere duplicato per permettere raggruppare le verifiche di più elementi strutturali all'interno di una unica cartella di lavoro. Questo foglio è quello che viene caricato automaticamente all'apertura del file Excel®.
Nella cartella di lavoro possono essere presenti anche altri fogli susseguenti a quello di calcolo principale che possono contenere ulteriori passaggi di calcolo o i valori tabulati utilizzati nei calcoli.
Tutti i file Excel® sono progettati per essere stampati in formato A4 per permettere una stampa leggibile e la creazione di PDF correttamente impaginati. Si può stampare ogni singolo foglio o l'intera cartella di lavoro selezionando contemporaneamente tutti i fogli che interessano. In questo modo è possible generare un unico file PDF contenente la legenda, i risultati dei calcoli e le eventuali tabelle da allegare alla Relazione di Calcolo o inserire nel Fascicolo dei Calcoli.
Istruzioni per l'acquisto
Il software può essere acquistato dal nostro rivenditore Fastspring e pagato tramite bonifico bancario, carta di credito o PayPal.
Il foglio di calcolo costa 8€ (IVA esclusa) ed è acquistabile e scaricabile direttamente dal link seguente Buy Now .
Acquisto su FastSpring
Tutti i fogli di calcolo sono acquistabili dal nostro rivenditore Fastspring pagando con Carta di Credito, PayPal o Bonifico Bancario. Per effettuare l'acquisto basta un click sul pulsante Buy Now o una visita online al nostro STORE. Contestualmente al pagamento vengono generati i link per il download e viene inviata una mail all'indirizzo email specificato al momento dell'acquisto con i medesimi link e copia della fattura.
Si raccomanda di specificare la partita iva prima di completare l'acquisto per la corretta fatturazione.
Per tutti i prodotti è disponibile l'opzione di acquisto "Estensione Download per 1 anno" che estende il periodo disponibile per il download da 7 giorni a 12 mesi e che include la possibilità nel corso dei 12 mesi di scaricare la versione aggiornata del prodotto.
Sulla pagina di acquisto è sempre presente un riquadro denominato Codice Coupon in cui inserire gli eventuali codici sconto.
Si possono comprare singoli fogli di calcolo, bundle o abbonamenti.
I Bundle raggruppano più fogli di calcolo e permettono un acquisto a prezzo scontato: Ad esempio Bundle Excel DM2018 contiene tutti i fogli di calcolo specifici per le Norme Tecniche di cui al D.M.17.01.2018 e permette un risparmio 75% rispetto al costo dei singoli fogli.
L'Abbonamento permette di accedere all' Area Download del nostro sito dove sono sempre disponibili tutti i fogli di calcolo prodotti da Studio Technica.
Per istruzioni più dettagliate potete consultare il documento Istruzioni per l'acquisto.

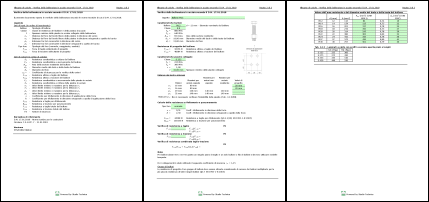

Esempio PDF
Scarica la versione PDF del foglio di calcolo.
Elenco versioni
Versione 3 (dicembre 2023) - Aggiornamenti grafici e della normativa di riferimento
Versione 2 (aprile 2019) - Aggiornamento secondo Circolare n.7 21.01.2019 Min. Inftrastrutture
Versione 1 (giugno 2018) - Prima versione aggiornata al D.M. 17.01.2018
Requisiti di sistema
- Excel for Microsoft 365
- Excel for Microsoft 365 for Mac
- Excel for the web
- Excel 2019
- Excel 2016
- Excel 2019 for Mac
- Microsoft® Office Excel 2003 o versioni successive
- Microsoft® Excel® 2011 per Mac o versioni successive
Domande e Risposte - FAQ
D: Il diametro minimo dei bulloni inseribile nel foglio di calcolo è 12 mm?
R: Si il diametro minimo utilizzabile è 12 mm.
