Esempio di plinto di struttura in acciaio

L'intervento in oggetto ha riguardato la realizzazione di plinti di fondazione in cemento armato per una struttura intelaiata in acciaio con una solaio in lamiera grecata e getto di completamento.

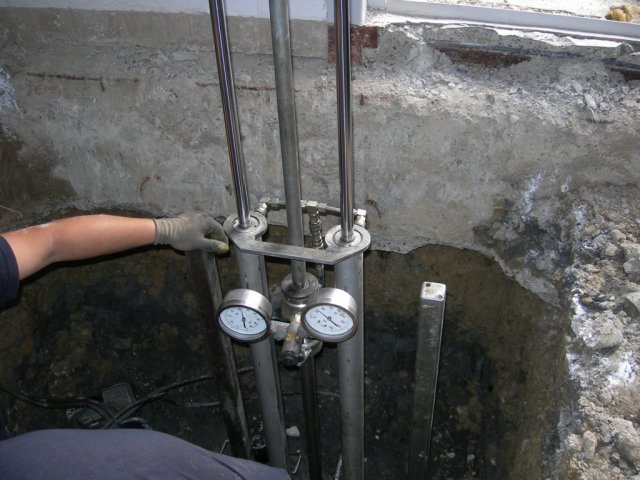

È stata effettuata una indagine geologica preventiva con una prova penetrometrica statica per la caratterizzazione del suolo di fondazione.

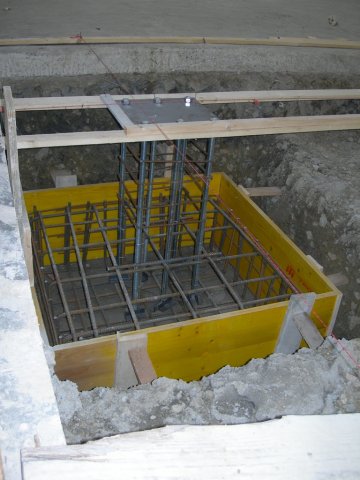

I plinti realizzati in cemento armato sono stati realizzati annegando nel getto anche i tirafondi in acciaio posizionati con l'utilizzo di una dima.

La procedura di montaggio delle colonne è la seguente:

• Per il montaggio delle colonne si toglie la dima in acciaio e si posizionano i controdadi in piano e alla quota prestabilita;
• La colonna viene posizionata in verticale, fatta scendere sui tirafondi e poggiata sui controdadi;
• Si procede con il serraggio dei dadi e successivamente si riempie lo spazio sotto la piastra con una malta cementizia espansiva.

Sul nostro sito è disponibile un filmato sul Montaggio delle colonne di una struttura in acciaio.
